XT5405FSC系列
- 功能介紹：
全球超過四分之一的陸地面積，前蘇聯大約47%的國土面積被所謂“永久凍土”覆蓋；同時人工凍結作為土木工程幾乎萬能的重要手段，如臨時的地基加固、地下水控制、安全殼屏障的表面等，凍土工程在過去的幾十年中得到了迅速的發展。凍土力學最為重要的參數包括剪切強度、持續強度、變形模量、凍脹力、凍結強度和堅固性系數。基于本公司與中國科學院國家凍土工程重點實驗室（蘭州）的廣泛合作，10余年來公司成功地開發了一系列國家專利保護的與凍土工程力學研究有關的設備與技術，如無載凍融循環試驗箱、有載凍融循環試驗箱、凍土工程力學模型低溫實驗室、高低溫恒溫槽和循環裝置，廣泛應用于大專院校、科研院所和水利、交通等工程應用領域。

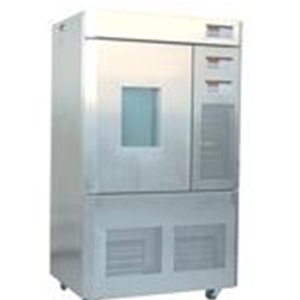

集成式無載/荷載凍融循環試驗箱，XT5405FSC系列/XT5405FSC Series frozen soil cyclying test chambers
凍土專用荷載試驗高低溫試驗箱，XT5412MTC系列/XT5412MTC Series MTS test chambers
1、 國家發明專利的步進馬達驅動熱氣旁通制冷量控制技術和動態精密恒溫控制系統，確保理想的制冷系統能效與長時間不間斷可靠運行
2、 完全參照GB/T50123和SL237-039等標準設計，環境溫度、頂板溫度、底板溫度三溫區獨立控制，專設補水通道，集成式一體化設計
3、 發明專利的復疊恒溫控制系統，可選循環浴精密恒溫控制或頂板、底板實際溫度高精度控制模式，滿足自適應、大滯后的樣品溫度控制
4、 提供恒定溫度或正弦、線性、三角形、矩形及混合編程的程式溫度控制程序，滿足凍脹、融沉和凍融循環過程力學模型試驗的基本要求
5、 提供各種規格頂板，底板換熱器和樣品支撐架的定制
6、 可選溫度、壓力和位移等數據采集、變送系統和數據分析軟件，滿足科研或工程要求的電子數據與電子簽名
7、 提供集成荷載式壓力代言凍融循環試驗箱，或分體式壓力試驗機專用試驗箱，凍土專用高低溫循環裝置整體解決方案，大幅面電熱玻璃前門，實驗箱容積30L~1000L左右任意指定尺寸，滿足不同的壓力試驗機，試樣和應用需求
8、 適用于凍土、巖土、地質勘探、水利、煤炭、鐵路、公路、橋梁、隧道、地鐵等科研、教學、測試和工程應用
9、典型用戶：
1）中國科學院寒區旱區環境與工程研究所-凍土工程國家重點實驗室
2）蘭州交通大學巖土工程研究所（蘭州）3）紹興文理學院（紹興）
4）黑龍江省水利科學研究院（哈爾濱）
5）黑龍江省交通科學研究院（哈爾濱）
6）哈爾濱工業大學（哈爾濱）
7）遼寧工程技術大學（阜新）
8）中國礦業大學（徐州）
9）安徽理工大學（淮南）
10）煤炭科學研究總院（北京）
11）黑龍江寒地建筑工程質量檢測中心（哈爾濱）
12）黑龍江大學水利水電學院（哈爾濱）
13）西安建筑科技大學土木工程學院（西安）
14）南京林業大學土木工程學院（南京）
15）中水東北勘測設計研究有限責任公司（長春）
16）中交第二公路勘察設計研究院有限公司（武漢）
17）中國地質大學（武漢）
10、技術參數：
|
型 號 |
XT5405FSC-MTS |
XT5405FSC |
XT5405FSC/-MTS |
XT5405FSC/-MTS |
|
溫 區 |
集成式荷載箱體部分 |
集成式無荷載箱體部分 |
頂板循環裝置 |
底板循環裝置 |
|
溫度范圍@20℃ |
-35~+60 |
-35~+60 |
-45~+60 |
-45~+60 |
|
溫度波動度±℃ |
0.1~0.2 |
0.1~0.2 |
0.05~0.1 |
0.05~0.1 |
|
加熱功率 W |
950 |
950 |
1500 |
1500 |
|
制冷量 W |
600 |
600 |
1500 |
1500 |
|
循環泵最大壓力mbar |
/ |
/ |
700 |
700 |
|
循環泵最大流量 L/min |
/ |
/ |
12 |
12 |
|
內膽尺寸 mm |
475W×500D×635H |
500W×500D×700H |
|
|
|
外形尺寸 mm |
1300W×915D×2070H |
1000W×780D×1710H |
|
|
|
有效容積 L |
150 |
175 |
|
|
|
液體傳熱介質 |
/ |
/ |
Ⅲ類設備、過溫保護和液位保護，適合易燃液體傳熱介紹 |
|
|
頂板、底板溫度控制 |
/ |
/ |
專利復疊恒溫控制，高精度，自適應，大滯后 |
|
|
制冷量調控 |
發明專利制冷量連續控溫、無縫溫度調控 |
|||
|
溫度編程 |
正弦、線性、三角形、矩形及混合編程 |
|||
|
試驗機級別 |
1 |
/ |
/ |
/ |
|
最大試驗力 |
300 kN |
/ |
/ |
/ |
|
試驗力測量范圍 |
1~100% |
/ |
/ |
/ |
|
試驗力分辨力 |
1/300,000 kN |
/ |
/ |
/ |
|
試驗力示值誤差 |
±1% |
/ |
/ |
/ |
|
加載速率范圍 |
10~100 kN/s |
/ |
/ |
/ |
|
位移測量分辨率 |
0.007 mm |
/ |
/ |
/ |
|
位移示值相對誤差 |
1 kN/s |
/ |
/ |
/ |
|
活塞最大行程 |
300mm |
/ |
/ |
/ |
|
活塞移動最大速度 |
150 mm/min |
/ |
/ |
/ |
|
應用領域 |
凍土、巖土、地質勘探、水利、煤炭、鐵路、公路、橋梁、隧道、地鐵 |
|||
